Производительность, куб.м./мин | 9 |
Мощность двигателя, кВт | 315 |
Напряжение, В | 380 |
Габариты, мм | 3000×2700×1800 |
Винтовые компрессорные установки предназначены для дожатия и подачи топливного газа в газотурбинные электростанции и энергетические установки.
Выполняются на базе компрессоров маслозаполненного типа с золотниковым регулятором производительности, отличающихся возможностью плавного экономичного регулирования производительности в диапазоне от 100% от 0%, надежностью работы и возможностью получения высокой степени повышения давления в одной ступени.
Компрессорные установки могут поставляться в блочно-контейнерном исполнении или для эксплуатации в помещении компрессорной станции.
Марка | Производительность, м3/мин |
Давление, Па (кгс/см2), (абс) |
Эл. двигатель | Габариты, мм |
Масса, кг |
||
---|---|---|---|---|---|---|---|
Начальное | Конечное | Мощность, кВт |
Напряжение, В |
||||
ГВ-3,5/4-18 | 3,5 | 0,392 (4) | 1,764 (18) | 75 | 380 | 2800×1275×525 | 2100 |
ГВ-20/4-32 | 20 | 0,392 (4) | 3,038 (31) | 630 | 6000 | 4600×2500×3100 | 20000 |
ГВ-13/3-16 | 13 | 0,294 (3) | 1,568 (16) | 315 | 6000 | 4300×2100×3100 | 19000 |
5ГВ-9/6-25К | 9 | 6 | 25 | 315 | 380 | 3000×2700×1800 | 18000 |
ТАКАТ-22/6-45 | 22 | 6 | 43 | 500×2 | 6000 | 15650×6000×3800 с блоком маслоохладителей |
37500 |
![]() |
![]() |
|

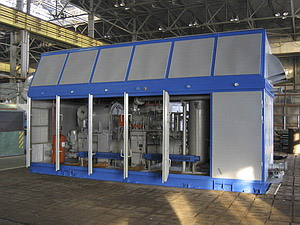

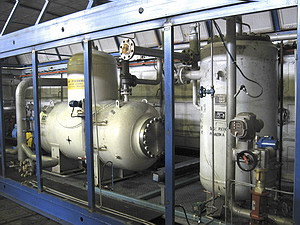

Компрессорная установка 5ГВ-9/6-25К | Компрессорная установка ТАКАТ-22/6-45 |
