Описание
| Диаметр долота, мм (") | 200 (77/8) |
| Угол наклона оси цапфы к оси долота, град | 54 |
| Смещение оси цапфы относительно оси долота, мм | 0,5 |
| Тип опоры | V |
| Общее кол-во зубков (внутр./периф.) | 112 (67/45) |
| Общее кол-во рядов зубков (внутр./периф.) | 11 (8/3) |
| Количество насадок, шт | 3 |
| Диаметр насадок, мм | 13 |
| Присоединительная резьба | З–117 (API 4 1/2Reg) |
| Масса долота нетто, кг (расчет./факт.) | 35 |
| Масса долота брутто, кг (картон./дерев.) | 36 |
Рекомендуемые режимы бурения
| Частота вращения, об/мин | 90 |
| Осевая нагрузка, кН | 200 |
Долото предназначено для бурения твердых абразивных пород, с боковой продувкой.
Конструктивные особенности
- Корпус долота секционный, сварной.
- Опоры шарошек выполнены: ролик-шарик (замковый) — упорный подшипник скольжения — ролик — упорный подшипник скольжения.
- Упорный подшипник скольжения образован подпятником, запрессованным во внутреннюю полость шарошки, и твердосплавной пятой, запрессованной в цапфу лапы.
- Шарошки самоочищающегося типа оснащены твердосплавными зубками конической формы.
- Скважинообразующая часть шарошек и спинка лап предохраняются от абразивного износа твердосплавными зубками.
- Спинка лап дополнительно, по набегающей грани и козырьку, армирована твёрдым сплавом «Релит».
- Для очистки забоя от выбуренной породы в корпусе долота предусмотрены 3 боковых отверстия с насадками.
- Верхний клапан и специально установленный фильтр защищают опоры долота от попадания шлама.

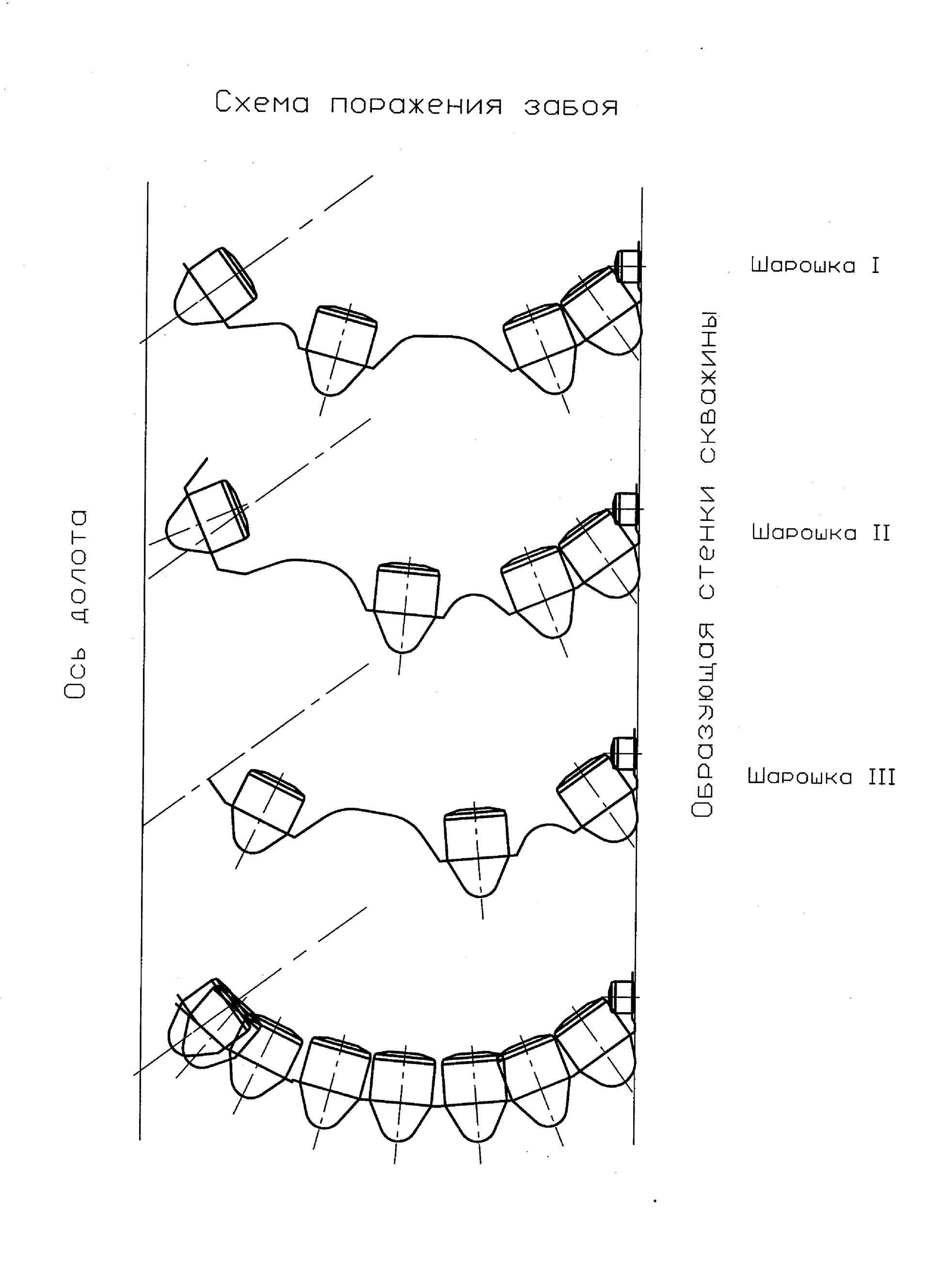

Схема поражения забоя
